Линия Сварки Ведущего Заднего Моста Больших Автомобилей

Описание
Линия сварки ведущего заднего моста больших автомобилей используется в автомобилестроении, особенно при производстве крупных транспортных средств. Данная линия состоит из 11 блоков: роботизированного комплекса плазменной резки для заднего моста, автоматической машины кольцевой сварки для заднего моста и заглушки, автоматической машины прямолинейной сварки или сварки У-образным швом для средней части моста, высокоточной машины плазменной резки с ЧПУ для основной трубы моста, машины автоматического точечного позиционирования кольца усиления и автоматической машины сварки заднего моста, машины автоматического точечного позиционирования корпуса моста и автоматической машины сварки заднего моста, оборудования прессования и позиционирования фланцев, оборудования кольцевой сварки средней части моста, машины контактной сварки моста и вспомогательных деталей, гидравлического правильного блока.

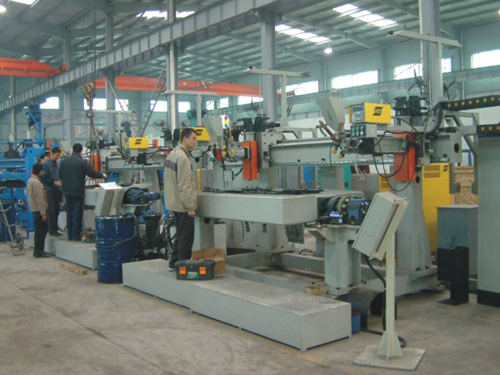

Линия сварки ведущего заднего моста больших автомобилей
Оборудование №1

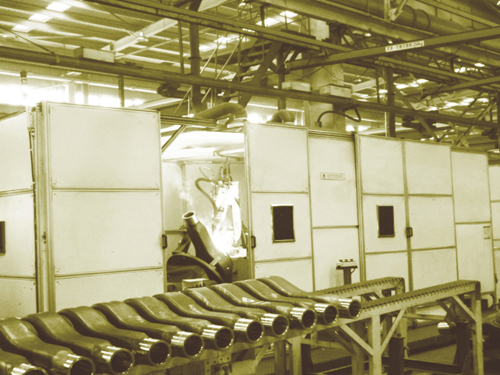

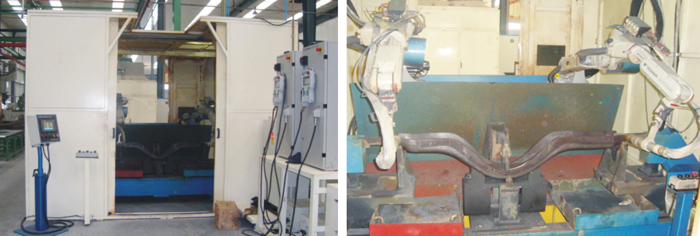

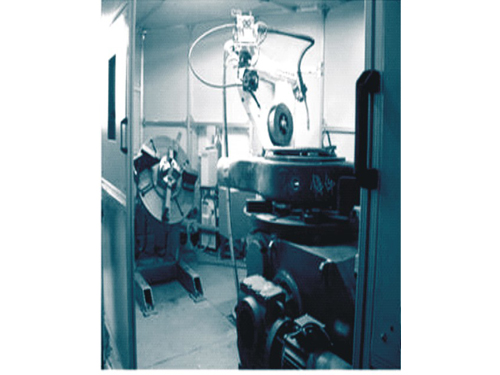

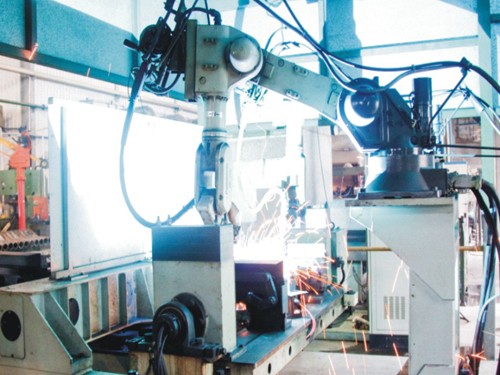

Роботизированный комплекс плазменной резки заднего моста
1. Роботизированный станок производит отрезание детали.
2. Высокоточный процесс плазменной резки.
3. Двойной робот обеспечивает высокую эффективность обработки.
4. Полностью закрытая конструкция и многоканальный механизм отвода воздуха, что обеспечивает хорошие рабочие условия.

Деталь обработки	Корпус моста тяжелого автомобиля
Режим обработки	Плазменное отрезание
Оборудование обработки	Робот
Рабочая конструкция	Двойная
Ритм производства	25/мин

Оборудование №2
Автоматическая машина кольцевой сварки заднего моста и заглушки
1. Она осуществляет автоматическую кольцевую сварку в среде СО2.
2. Данное сварочное оборудование имеет систему позиционирования детали путем зажима. Машина работает при вращении сварочной горелки.
3. Открытая или закрытая конструкция.
4. Метод защиты расплавляемого электрода средой защитного газа.

Оборудование №3
Сварочная установка Для Средней Части Моста
Метод 1

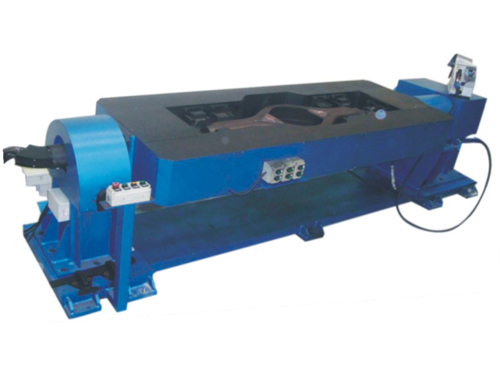

Сборка (ручная точечная сварка) моста происходит при помощи пневматического блока самоцентрации и позиционирования рабочей детали. Возможен режим ручной сварки или электрический ротационный метод сварки.
Метод 2
Данное оборудование имеет двойную роботизированную систему точечной сварки и фиксации детали. Они имеет систему электрического вращения детали и специальный блок самоцентрации пневматического типа. Двойной сварочный робот имеет полностью закрытую конструкцию, которая обеспечивает высокую эффективность и стабильное качество сварки.

Оборудование №4

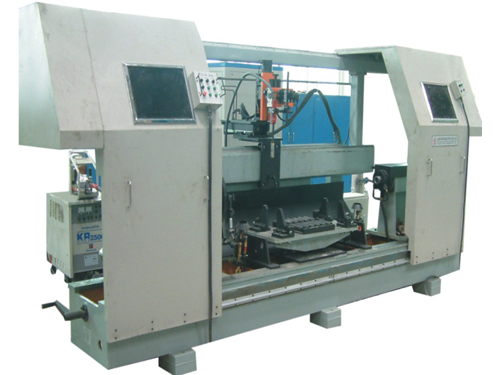

Машина Автоматической Сварки Продольным Швом или У-образным Швом
Метод 1

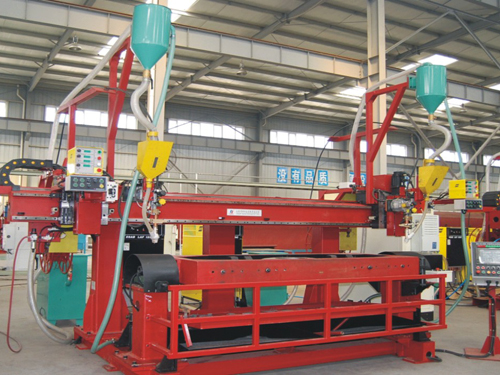

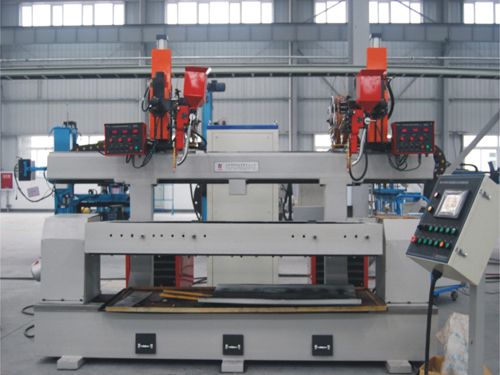

Машина продольной сварки для средней части моста
Она имеет гидравлический зажим, аргонодуговую сварочную машину, блок цифрового контроля. Данная сварочная машина имеет систему высокочастотного индукционного нагрева.

Метод 2
Пневматический зажим, машина аргонодуговой сварки, машина цифрового контроля. Блок переработки флюса и система отслеживания сварочного процесса опциальна.

Метод 3

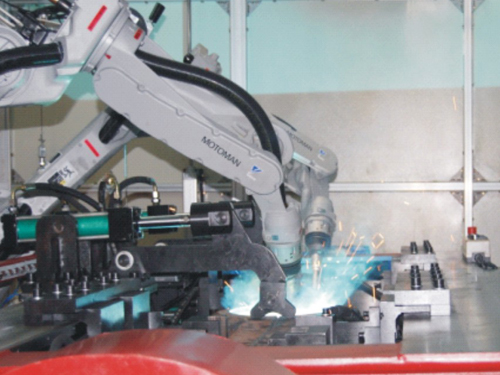

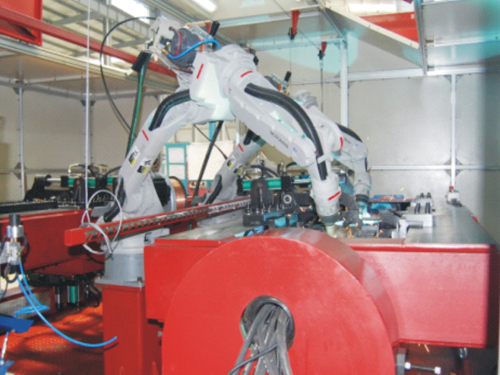

Роботизированная система сварки двумя металлическими электродами продольным швом
Данная система осуществляет сварку двумя электродами в среде защитного газа, данная система является роботизированной. Двойная конструкция, полностью закрытая система и пневматический блок зажима обеспечивают эффективность.

Метод 4
Машина сварки продольным швом металлическим электродом в среде СО2
Данная машина имеет специализированный режим сварки металлическим электродом при зафиксированном положении детали.

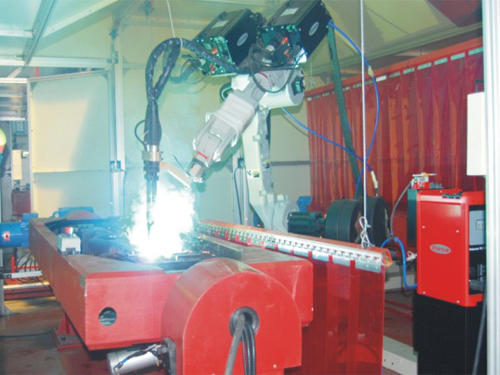

Двойной Роботизированный Сварочный Комплекс У-образным швом Металлическим Электродом

Специальная сварочная машина прямым швом с двумя металлическими электродами

Оборудование №5

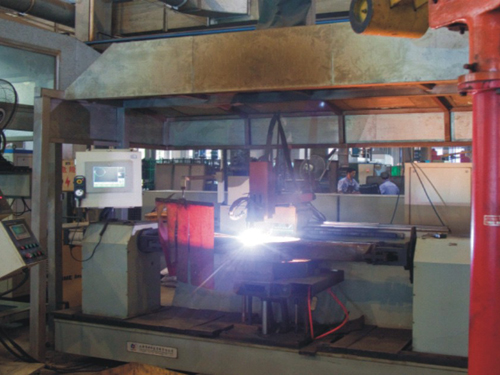

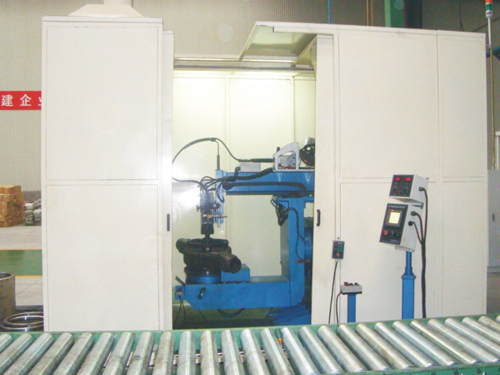

Высокоточная машина плазменной резки трубы ведущего моста

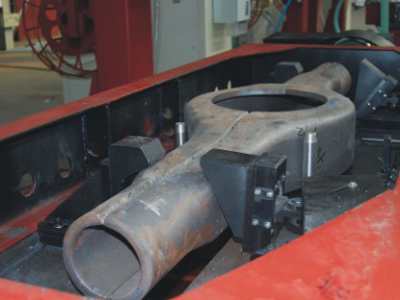

Она отличается системой фиксации детали и высокоточным блоком плазменного отрезания. Она имеет трехстороннюю закрытую конструкцию. Рабочая деталь автоматически вращается и машина производит автоматическое отрезание высокой точности.

Оборудование №6
Машина точечного позиционирования и автоматической сварки заднего моста
Метод 1

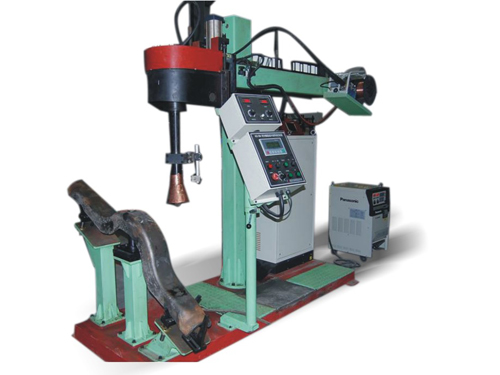

Автоматическая машина сварки кольцевым швом кольца усиления заднего моста (обычный режим управления/цифровой контроль)

Режим кольцевой сварки с системой цифрового управлении (вертикальная конструкция)

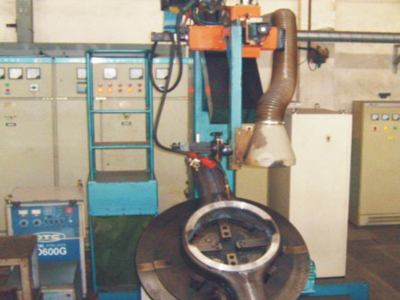

Кольцевая сварка кольца усиления (режим кольцевой сварки кольца)

Режим кольцевой сварки со специализированным оборудованием цифрового контроля (горизонтальная конструкция)

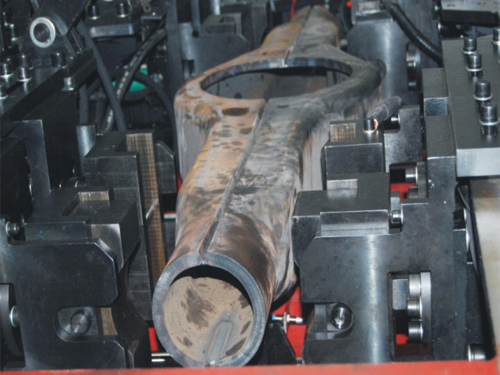

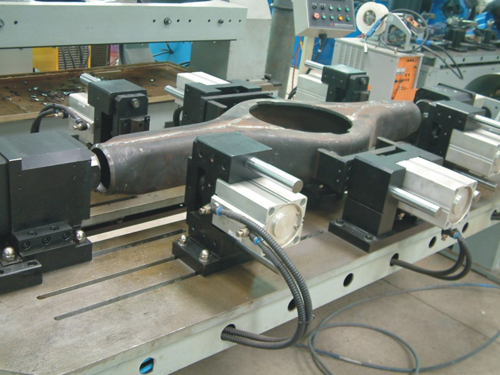

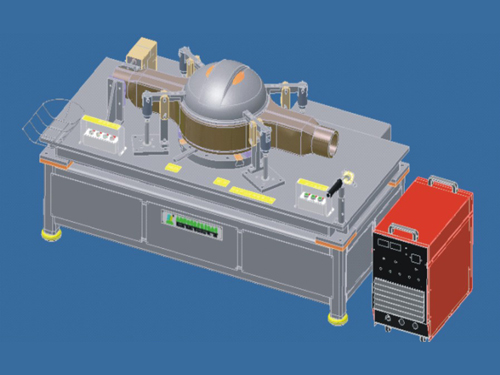

Сборка и позиционирование кольца усиления
Метод 2
Специальное оборудование позиционирования и кольцевой автоматической сварки средней части моста
Она имеет задний механизм самоцентрации, пневматическую систему позиционирования и блок сварки по всей длине.

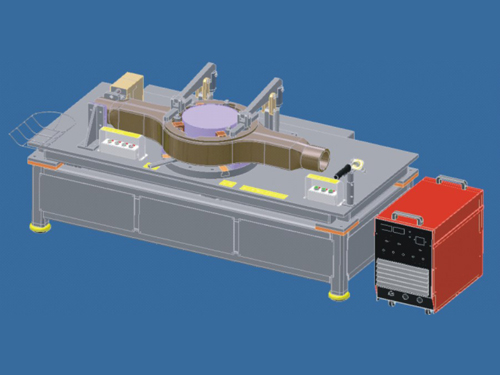

Диаграмма силы зажима

Метод 3

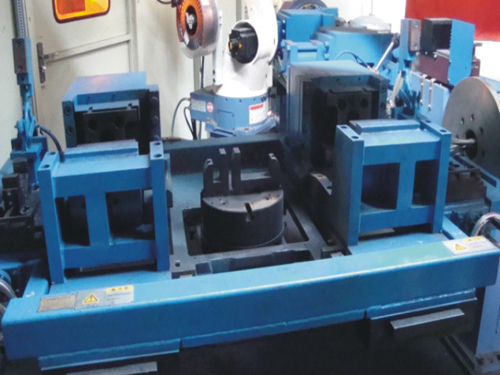

Двойной роботизированный сварочный комплекс для кольца усиления и мости
Он имеет структуру с одним сварочным роботом, полностью закрытую конструкцию, пневматическую систему задней самоцентрации, робот сварки по всю длину, автоматическую систему отслеживания. Также он оснащен автоматической системой отслеживания процесса сварки. Данное оборудование подходит для массового производства.

Оборудование №7
Автоматический блок точечной сварки заднего моста
Метод 1
Блок точечного позиционирования и кольцевой сварки кольца усиления и моста

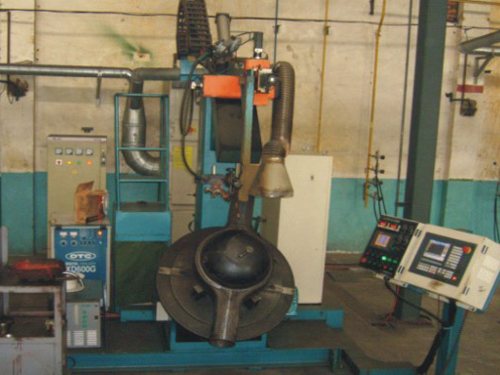

Режим кольцевой сварки заднего моста

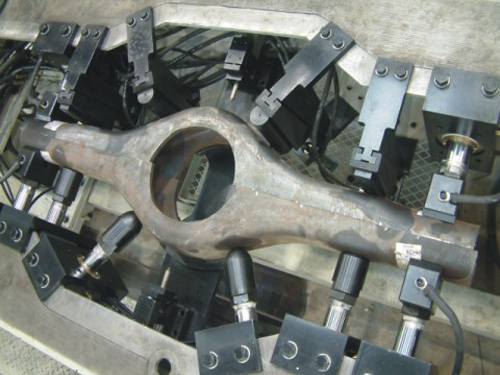

Блок позиционирования и сборки заднего моста

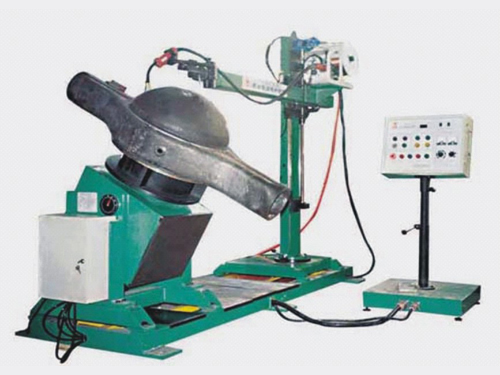

Машина кольцевой сварки заднего моста с системой цифрового контроля (вертикальная)

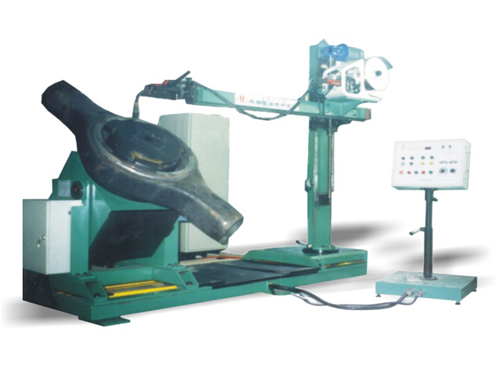

Машина кольцевой сварки заднего моста с системой цифрового контроля (горизонтальная)

Метод 2

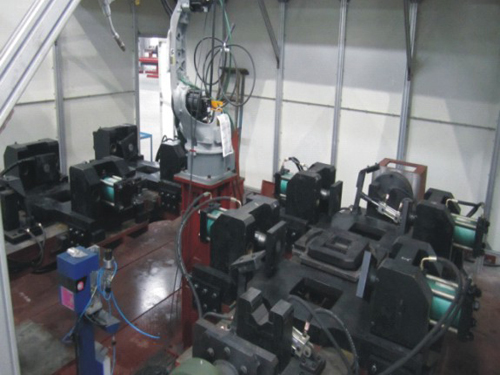

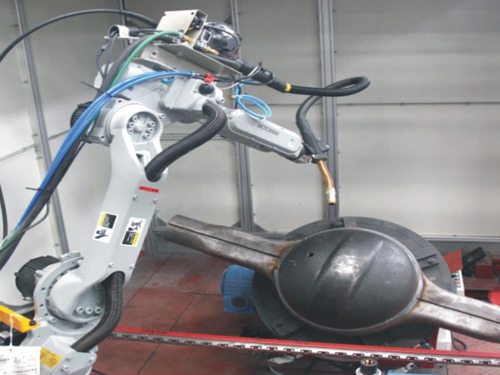

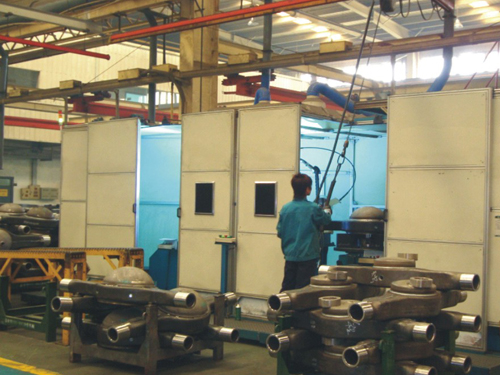

Роботизированный двойной сварочный комплекс для заднего моста
Он имеет один сварочный робот, двойную конструкцию, полностью закрытый механизм, пневматический блок самоцентрации, блок сварки на всю длину и автоматический блок отслеживания процесса сварки. Пневматический зажим отвечает за фиксацию детали.

Метод 3
Двойной роботизированный сварочный комплекс внутренней сварки заднего моста
Он имеет один робот, полностью закрытую двойную конструкцию, специальную сварочную горелку, пневматический блок самоцентрации, машину сварки на всю длину.

Оборудование №8
Оборудование прессования и точечного позиционирования заднего моста
Метод 1
Машина точечного позиционирования и шовной сварки кольца укрепления и заднего моста

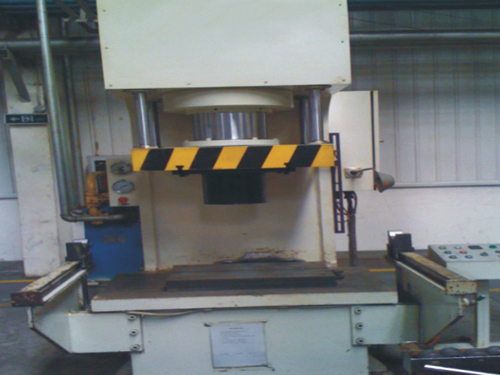

Гидравлическое прессование

Пневматическое прессование

Оборудование №9

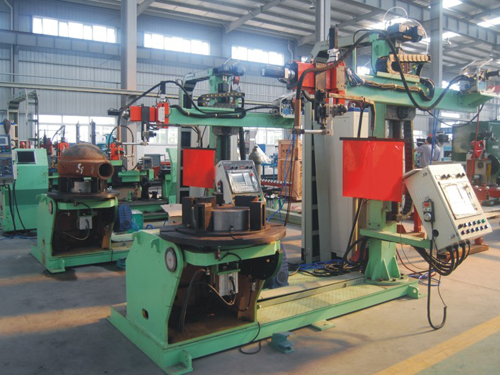

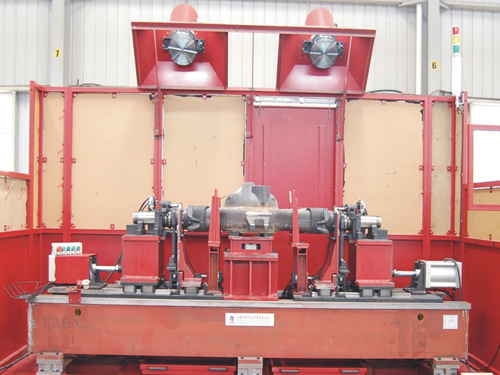

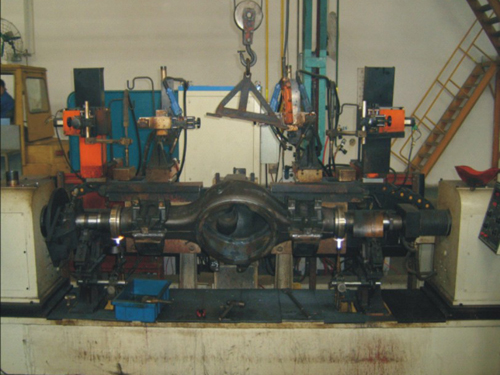

Оборудование кольцевой сварки заднего моста
Метод 1

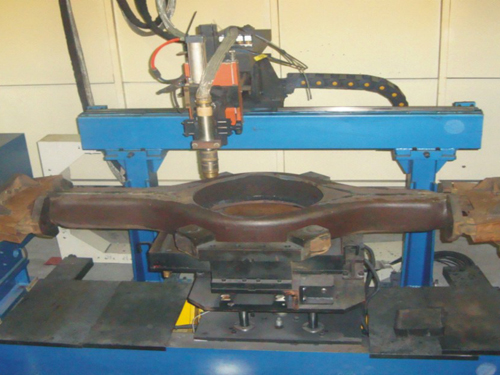

Данная машина обеспечивает предварительный нагрев пламенем и сварку двумя головками в многоканальной системе. Машина имеет режим горизонтальной сварки.

Метод 2

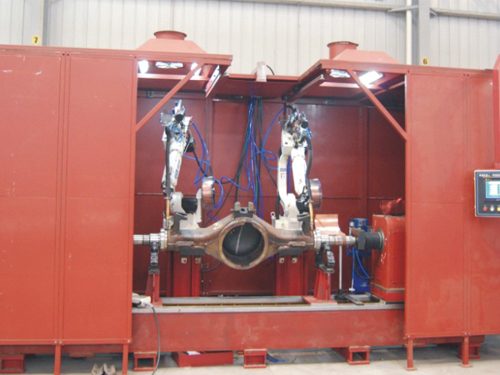

Двойной роботизированный сварочный комплекс для заднего моста использует технологию роботизированной сварки с двумя сварочными горелками.
1. Один блок с двумя сварочными роботами.
2. Шовная сварка для шпиндельного головки, автоматическая сварка для фланца.
3. Поворот детали и роботизированная связь, тестирование и отслеживание сварочного процесса.
4. Полностью закрытая конструкция, отличная вентиляция

Метод 3: специальный блок кольцевой сварки 4 сварочными горелками для средней части моста

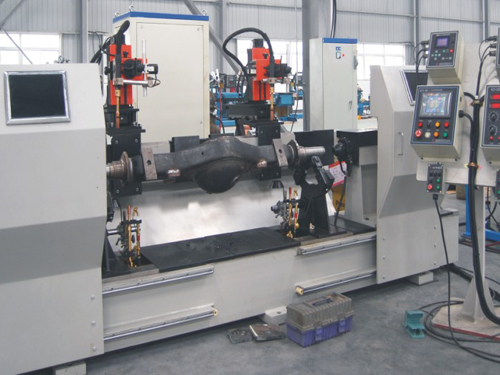

Метод 4: специальная машина кольцевой сварки с 6 сварочными горелками для фланцев и центральной части моста.

Оборудование №10

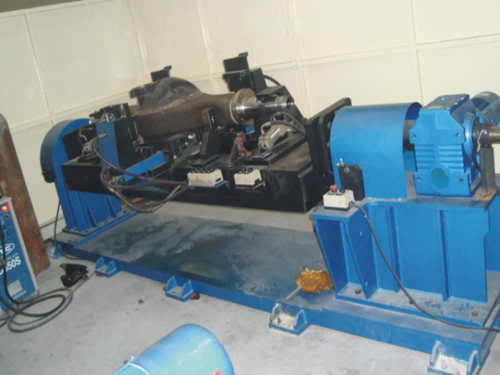

Машина контактной сварки для моста и дополнительных деталей
Они имеет систему вращения конструкции, гидравлический блок зажима и ручной блок фиксации детали.

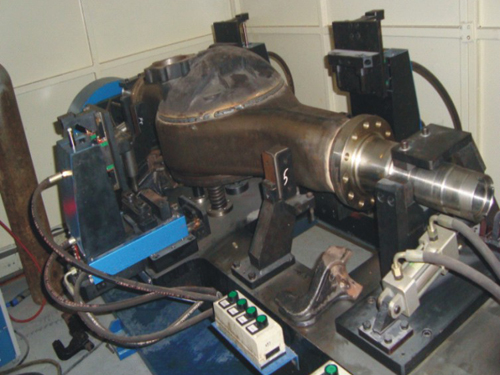

Роботизированный двойной сварочный комплекс для моста имеет гидравлический зажим, блок электрического вращения и внешний приводной вал.

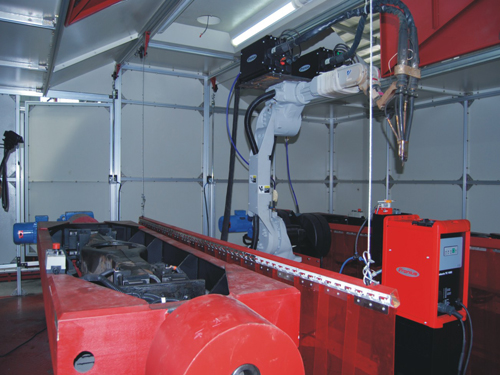

Роботизированный сварочный комплекс с двойной конструкцией и одним роботом

Роботизированный сварочный комплекс с двойной конструкцией и одним роботом (Н-образный дизайн)

Оборудование №11

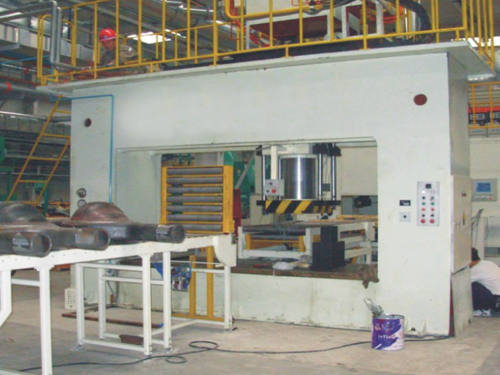

Гидравлическая машина правки
Данная машина имеет две возможные комплектации:
1) Портальная гидравлическая установка с линейной трансмиссией

2) Одностоечная гидравлическая установка

TallKee Technology является профессиональным поставщиком линий сварки ведущего заднего моста тяжелых автомобилей. Мы предлагаем наше оборудование для сварки амортизаторов, системы отслеживания шва, механизмы подачи сварочного электрода, которые отличаются высокой производительностью, высокой эффективностью, экологичностью. Для получения более подробной информации о нашем оборудовании, посетите нашу страничку в интернете или свяжитесь с нами напрямую.
