Установка Шовной Сварки

Описание

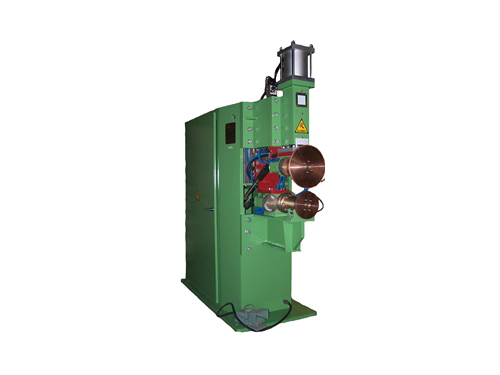

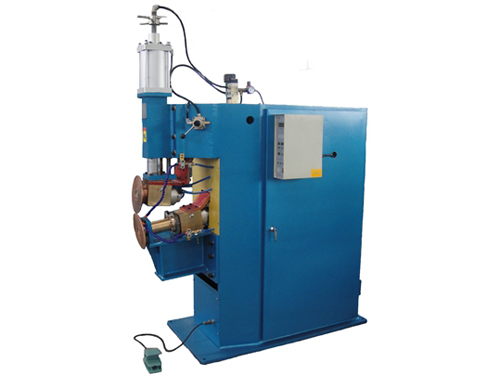

Установка шовной сварки или сварочная шовная машина служит для сварки двух деталей одним швом. Во время работы, деталь зажимается между двумя валами и приводиться в движение ими же, когда она вращаются. Когда ток проходит сквозь деталь, происходит ее нагревание и сварки единым швом.

Компоненты и Функции
Установка шовной сварки состоит из рамы, блока прессования, электрода, ножа отрезания кромок, источника питания, блока контроля скоростного режима и контроллера.
Блок прессования служит для передачи импульса прессования и наладки расстояние между рабочей деталью и электродом. Также он компенсирует истирание электрода.
Сварные валики имеют систему внутреннего и внешнего водяного охлаждения, блок с серебряным напылением, для максимальной проводимости.
Нож отрезания обеспечивает ровную поверхность сварки.
Источник питания является электрическим переменного тока и со вторым контуром постоянного тока, что подходит для обработки различных деталей с высокой скоростью.
Блок настройки скоростей состоит из преобразователя и редуктора.
Контроллер отвечает за ровность всего процесса сварки.

Классификация
МЫ предлагаем установки шовной сварки постоянного тока и переменного тока. Первый тип применяется для работы с низкоуглеродистой сталью без покрытия и легированной сталью, а вторая же модель работает с нержавеющей сталью, алюминием, сплавами, покрытой стали и др. Базовые модели могут сваривать продольными и поперечными швами. Также мы готовы выполнить машины шовной сварки по индивидуальному заказу.

Применение
Машина шовной сварки широко применяется для сварки контейнеров, цилиндрических деталей, автомобильных топливных баков и др.

Параметры
1. Машина шовной сварки переменного тока

Тип	FN-25H(Z)	FN-63H	FN-100H (Z)	FN-160H (Z)	FN-200H (Z)	FN-400Z
Производительность  (KVA)	25	25	100	160	200	400
Напряжение  (V)	380	380	380	380	380	380
Частота (Гц)	50	50	50	50	50	50
Напряжение второго контура (В)	2.72 - 4.87	2.72 - 4.72	5.94 - 7.6	5.94 - 9.04	9.04 - 10	9.05 - 13.57
Рабочий цикл  (%)	50	50	50	50	50	50
Толщина сварки (мм)	0.8 + 0.8	1 + 1	1.2 + 1.2	1.8 + 1.8	2 + 2	3 + 3
Выдвижение стрелы (мм)	250 (380)	380	600 (1000)	600 (1000)	600 (1000)	1350
Макс. Давление электрода (кН)	2.5	2.5	7	8	10	12.6
Длина перемещения электрода (мм)	60	60	100	130	105	105
Расходы воды охлаждения (л/ч)	850	850	1200	1500	2050	2440
Вес (кг)	650	650	1100	1350	1600	2100

2. Машина шовной сварки постоянного тока

Тип	FZ-100H (Z)	FZ-160H	FZ-160Z	FZ-200H	FZ-3 × 100Z	FZ-3 × 200H
Производительность (KVA)	100	160	160	200	3 × 100	3 × 200
Напряжение (В)	380	380	380	380	3-380	3-380
Частота (Гц)	50	50	50	50	50	50
Напряжение второго контура (В)	3.52-7.04	4.52-9.05	4.52-9.05	10.6-12.67	7.33-8.64	8.8-10.4
Рабочий цикл (%)	50	50	50	50	50	20
Толщина сварки (мм)	сталь 1.5 + 1.5	сталь 2 + 2	сталь 2 + 2	сталь 2.5 + 2.5	Алюминий 2.5 + 2.5	Алюминий 5 + 5
Выдвижение стрелы (мм)	600(1000)	600	1000	500	1350	800
Макс. Давление электрода (кН)	8	14	14	8.5	7.3	14
Длина перемещения электрода (мм)	100	100	100	105	105	105
Расходы воды охлаждения (л/ч)	1440	1800	1800	2460	4320	5200
Вес (кг)	1200	1410	1410	1500	2500	2800

3. Среднечастотная Машина Шовной Сварки

Тип	FTB-90H(Z)	FTB-130H	FTB-160H	FTB-200H
Мощность	90	130	160	200
Напряжение (В)	380	380	380	380
Частота (Гц)	50	50	50	50
Напряжение второго контура (В)	3.52 - 7.04	4.52 - 9.05	4.52 - 9.05	10.6 - 12.67
Рабочий цикл (%)	50	20	50	20
Толщина сварки (мм)	Сталь  1.5 + 1.5	Сталь  2 + 2	Сталь 2 + 2	Сталь  2.5 + 2.5
Выдвижение стрелы (мм)	600(1000)	600	1000	500
Макс. Давление электрода (кН)	8	14	14	8.5
Эффективная длина перемещения электрода (мм)	100	100	100	105
Расход воды охлаждения (л/ч)	1440	1800	1800	2460
Вес (кг)	1200	1410	1410	1500

TallKee Technology является профессиональным производителем и поставщиком машин шовной сварки. Мы предлагаем линии электродуговой сварки под флюсом, автоматические сварочные линии, установки сварки кольцевых швов, сварочные манипуляторы, роботизированные сварочные комплексы, различные специализированные сварочные установки и др. Наши линии автоматической сварки коробчатых балок отвечают самым требовательным клиентам в качестве и комплектации. Для получения более подробной информации о машинах шовной сварки, посетите наш веб сайт или свяжитесь с нами напрямую.
