Высокоточная Установка Сварки Кольцевых Швов HGT-3C
Описание
Высокоточная установка сварки HGT-3C является разновидностью сварочного оборудования, которая осуществляет автоматическую сварку высокой точности. Данная установка состоит из сварочной головки и контроллера KZ3-CII. Данная установка может иметь модульную конструкцию или горизонтальную структуру. Высокоточная установка сварки кольцевых швов HGT-3C подходит для сварки труб, гофрированных труб, медицинских и электрических компонентов.
Рабочие Показатели Высокоточных Сварочных Установок
1. Расстояние между направляющими колоннами, задней бабки и поворотного стола может быть настроено.
2. Поворотный стол имеет электрический привод. Также сварочная установка оснащается блоком бесступенчатого переключения скоростей.
3. Пистон фиксации бабки может быть настроен вручную. Стержень пистона имеет удобную систему фиксации.
4. Установка сварки оснащается трехмерным блоком фиксации положения сварочной головки. А также она оснащается пневматическим механизмом автоматического подъема и опускания сварочной горелки.
5. Механизм перемещения горелки установлен с обратной стороны стола, что обеспечивает перемещение горелки по всему периметру поворотного стола.
Режим и Процесс Сварки
Метод позиционирования детали: фиксированная горелка и подвижная деталь.
Процесс сварки: установка сварки кольцевых швов подходит для аргонодуговой сварки, дуговой сварки в среде газа, плазменной сварки и др. Данная установка подходит для работы с углеродистой и нержавеющей стали. Она работает автоматически.
Основные Параметры Высокоточной Установки Сварки Кольцевых Швов
| Высокоточная установка сварки кольцевых швов | HGT-3C |
| Источник питания для блока управления | 1 фаза 50 Гц AC 220V |
| Источник питания для сварки | 3 фазы 50 Гц AC 380V |
| Толщина сварки | Зависит от размера детали |
| Диаметр сварного соединения | 120 мм ≥ φ ≥ 10 мм |
| Эффективная длина сварки | ≤ 500 мм |
| Скорость поворотного стола | 1 - 10 об/мин |
| Диаметр вращения детали | Φ ≤ 350 мм |
| Диаметр основного вала | Φ ≤ 30 мм |
| Вес детали | ≤ 30 кг |
| Ход фиксации горелки | 100 мм |
| Скорость сварочной горелки | 180 - 1800 об/мин |
| Угол поворотного стола | 0º, 30º, 45º, 60º, 90 º |
| Расстояние точной настройки положения горелки | X ось: ± 30 мм Y ось: ± 50 мм Zось: ± 30мм |
| Макс. Сила тока | 500 A |

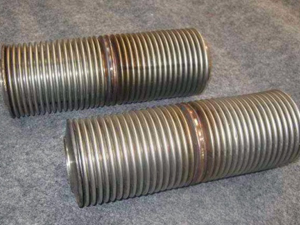

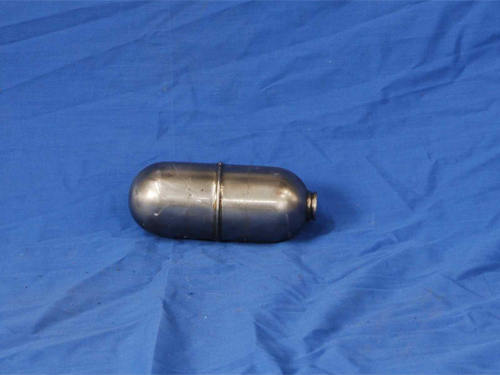

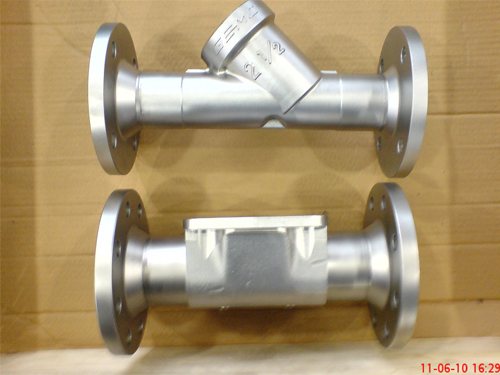

Рабочие детали
TallKee Technology специализируется на производстве высокоточных установок сварки кольцевых швов в Китае. Мы также предлагаем автоматические линии сварки, сварочные манипуляторы, роботизированные системы сварки, специализированное сварочное оборудование. Мы занимаемся разработкой, производством, распространением и обслуживанием нашего оборудования. Для получения более полной информации о наших высокоточных установках сварки кольцевых швов, пожалуйста, посетите нашу страничку в интернете или свяжитесь с нами напрямую.
